JUNON@俊朗学堂︱单联二三插开关插座（新版）接线教学

发布日期：2019-01-10

俊朗学堂
-----------「第19期」----------

注意事项
1、本视频最终解释权归本公司所有；
2、请在接线前确认已经通过空气漏电开关断开线路中的电流；
3、本视频的接线方法仅限于本公司对应产品，请勿以偏概全，否则后果自负；
4、非专业人士，在无法确认已经断电情况下，请一定要佩戴绝缘手套再进行接线，以免发生触电危险。

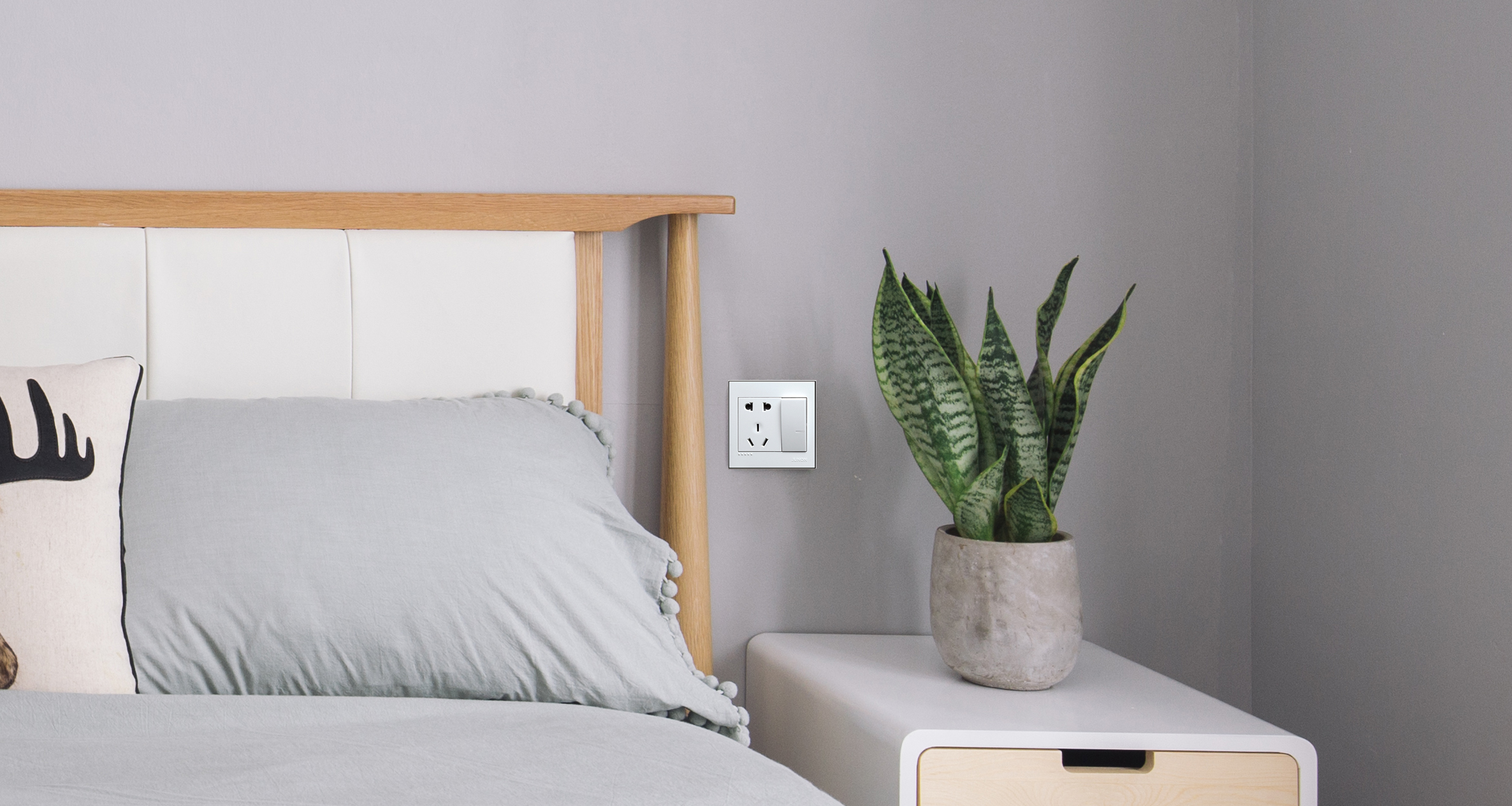

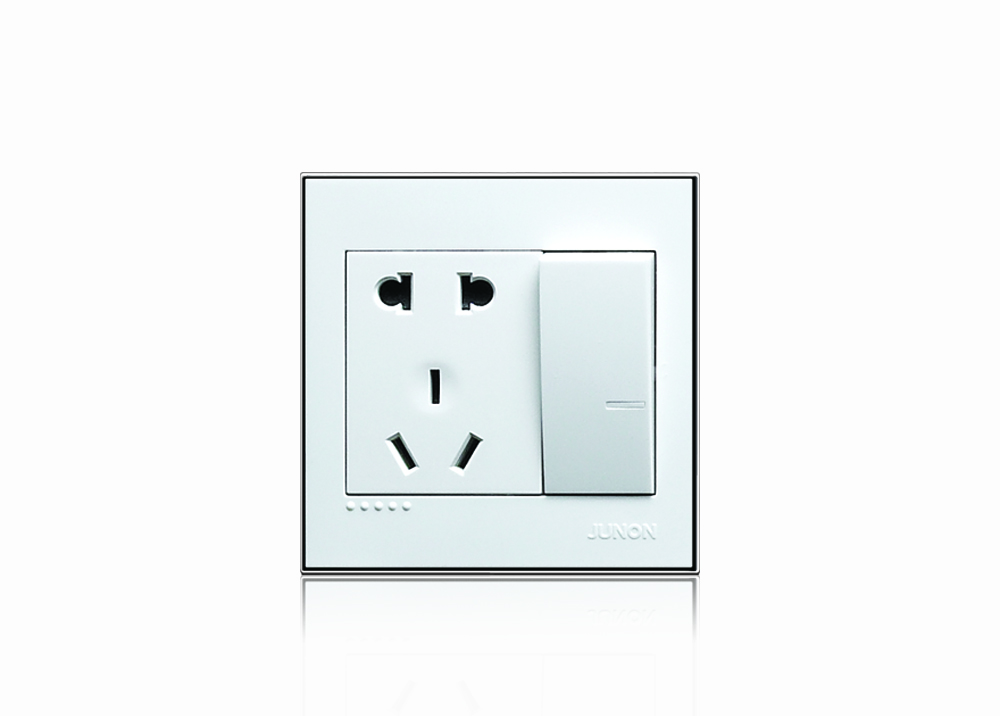

单联二三插也称一开五孔，是我们日常生活中使用率极高的开关插座，它的接线方式也有很多种。随着时代变迁人们逐渐追求简约性，相对于传统结构的一开五孔而言，电工更偏爱这种有公共火线的产品。

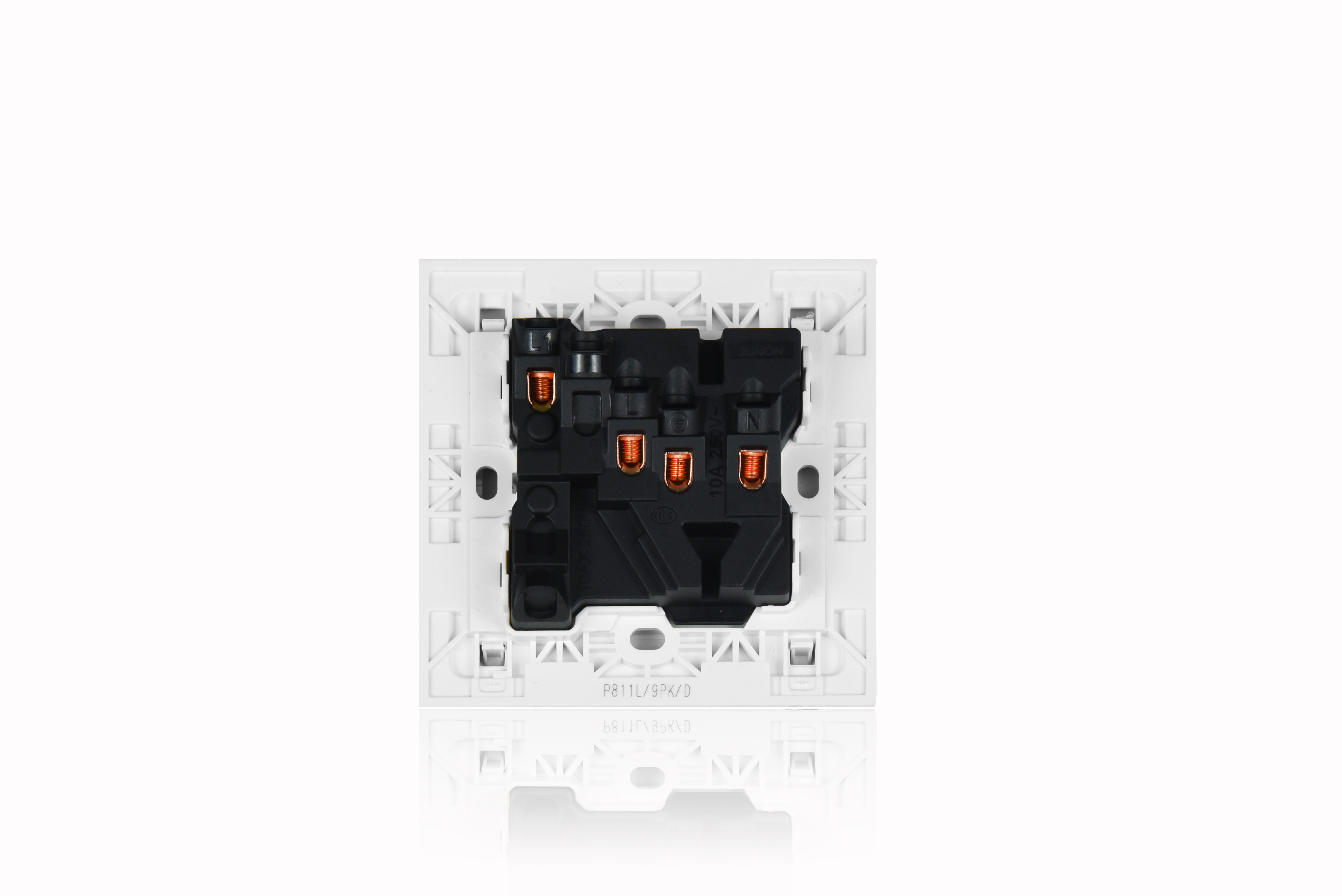

俊朗新版的一开五孔开关插座正是采用这种新型结构，接线时无需跳线操作，便捷简单安全性能高。

下面我们通过视频来学习一下新款单联二三插开关插座该如何接线。

开关控制灯

开关控制插座

【WIFI告急可参考以下图解】

接线图解

一、开关控制灯

首先将灯的火线接入【L1端】中，然后把总电源的火线接入【L端】，接着再把总电源的零线接入【N端】，最后将地线接入带有地线标记的端子中，拧紧螺丝，检查无误后通电测试。

二、开关控制插座

首先从总电源中取出一根火线接入【L1端】，接着把零线接入【N端】，最后把生命第二道防线地线放入带有地线标志的端子中，扭紧螺丝，检查线路是否松脱，再通电测试。
生活与知识时刻在改变，紧跟社会发展的步伐是我们的责任，俊朗电器不断反思革新，一直在品质道路上努力，没有最好只有更好是我们的原则。想要了解更多产品接线教学，可扫描下方二维码，关注公众号留言告诉我们，下期再会。
